泊头龙门刨改铣设计方案详细参数

 龙门刨改成龙门刨、铣(既有刨削功能,又有铣削功能),不仅保留原来龙门刨的功能,同时在主变速箱和横梁走刀功能上加以改造,从而实现刨、铣两用。

一、电气部分:电气控制系统全部更新、改造,新增2 套变频系统和PLC 控制。

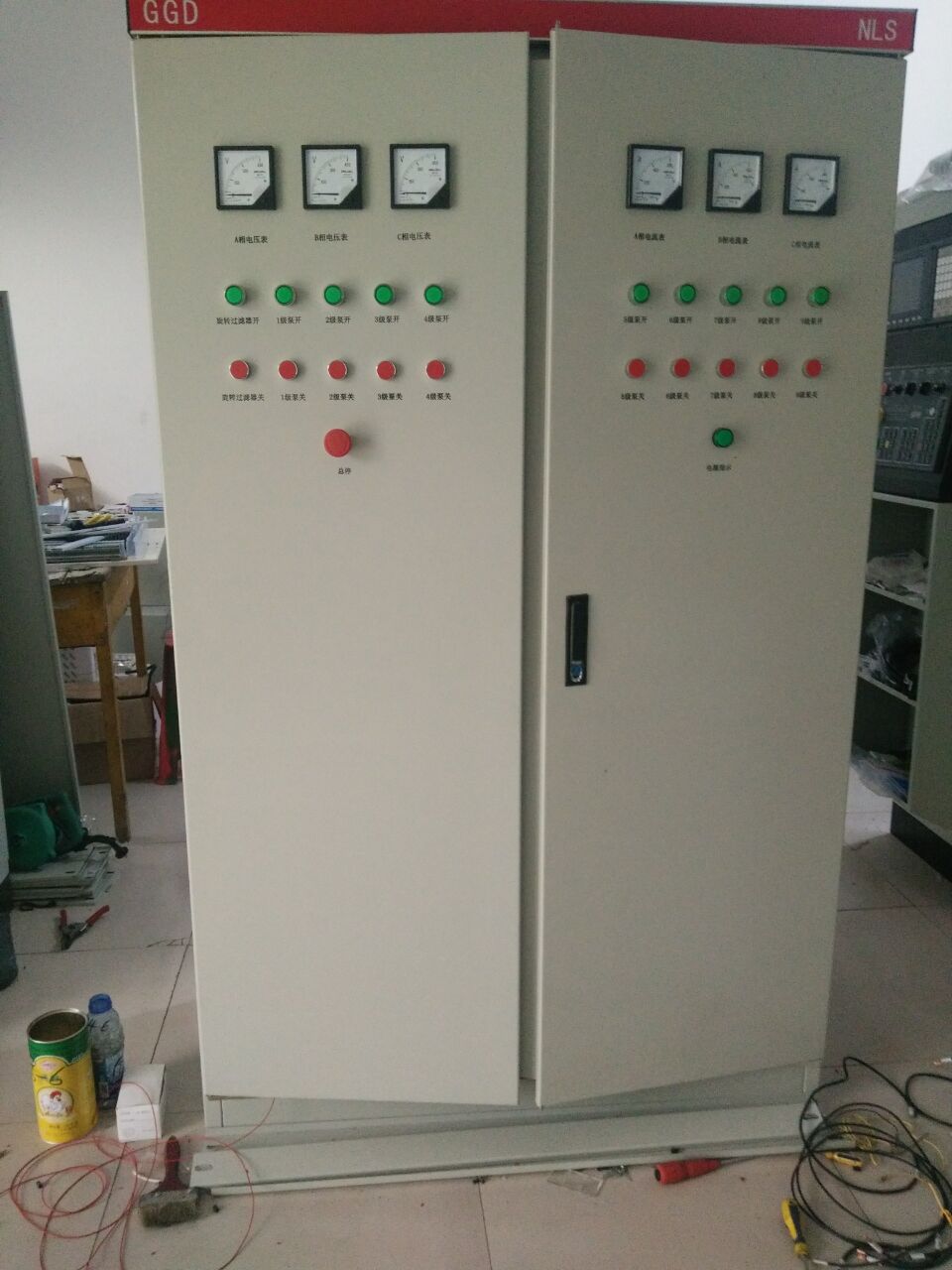

⒈电气控制柜重新设计、制作,电柜内部元器件全部更新,重新配置。

⒉保留原来60KW 直流电动机不变,原来刨削功能保持不变。60KW 直流电机采用进口直流调速器控制,保证直流电机频繁正反转,高低速转换,快速启动,快速制动以及龙门刨固有的“挖土机”特性等功能不变。老式的交磁放大机控制系统被取代。

⒊增加工作台铣削用变频电机和横向走刀用变频电机,满足铣削功能。

⒋龙门刨原有的横梁升降系统,工作台换向、减速功能,刀架走刀功能以及润滑保护功能保持不变。

⒌增加动力铣削头的正反转控制。

二、机械部分:(注意:采用这种方案改造成功的关键在于机械部分的设计)

⒈主变速箱和60KW 直流电动机保持不变,在60KW 直流电机与主变速箱之间增加一只挂轮,保证在刨削时用60KW 直流电机传动,在铣削功能时用变频电机带减速机来传动。原来的九头涡杆与主变速箱的连接不变。通过电磁离合器来控制刨、铣两种连接齿轮的切换,可以方便地实现刨、铣两用功能。

⒉机械部分的其他改变的地方与方案一相同。值得一提的是在在刨铣功能切换的过程中,要确保在刨削功能时,铣削用的减速机和变频电机保持在空档位置。这里面需要在电气控制系统中增加一些互锁、自锁等保护功能。
